300Q-5柱塞泵最先出現在德州利安石油機械有限公司。
]]>
一、300Q-5柱塞泵概述
LA-300Q單柱塞泵是一種往復式，容積式，歐式單作用柱塞泵，其額定最大功率是 224KW/300HP，柱塞直徑可以在 1 1/2”- 4”之間選擇，以滿足用戶對不同壓力和排量的要求。所有不同直徑柱塞的液力端所配的動力端是相同的 , 該泵用于間斷性油井作業。
二、300Q-5柱塞泵泵技術規范
| 額定輸入 | 224kw (300HP) |
| 最高沖次 | 400 沖 / 分 (400SPM) |
| 沖程 | 127 mm (5″ ) |
| 最高工作壓力 | “L” MODEL 1650PSI “M” MODEL 3000PSI “H” MODEL 5000PSI |
| 最大柱塞直徑 | 4 ″ |
| 鍵 Key | 1 1/4”* 5/8” 31.75mm x 15.9mm |
| 重量（主機） | “L” MODEL 3175Kg “M” MODEL 3062Kg “H” MODEL 3103Kg |
三、300Q-5柱塞泵性能參數
LA300柱塞泵用戶手冊-6四、NATIONAL柱塞泵相關泵型
| 30T-2 | |||
| 60T-3 | 80T-3 | ||
| 100T-4 | 130T-4 | ||
| 165T-5 | 200T-5 | 250T-5 | 300Q-5 |
| JWS165 | JWS185 | JWS340 | JWS400 |
300Q-5柱塞泵最先出現在德州利安石油機械有限公司。
]]>LW446泥漿泵最先出現在德州利安石油機械有限公司。

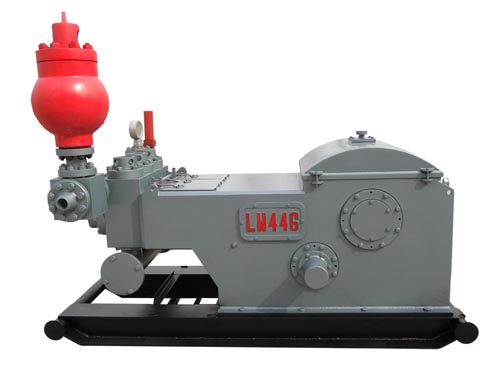

]]>LW446泥漿泵 整機結構設計緊湊、體積小、重量輕、齒輪副為整體人字齒輪傳動、傳動扭矩大、工作平穩，曲軸為鍛件焊接結構的平衡曲軸，重量輕、無振動、運轉平穩。LW446泥漿泵可廣泛用于油田的各種作業、缸套規格3_1/4″-6″宜采用活塞結構；適宜修井作業、以及淺井鉆井等，2″-3_1/4″ 宜采用柱塞，可適用于高壓作業。
二、技術規范
- 額定輸入功率 328KW （440HP）
- 額定沖次 320沖/分 （320SPM）
- 沖程 152.4mm （6″）
- 齒輪傳動比 4.578:1
- 最高工作壓力 35Mpa
- 閥腔 API 4#
- 最大缸套直徑 6″
- 最大缸套泵壓 （160沖/分） 16.9 Mpa
- 泵外形尺寸2479×1219×1103mm
- 重量 4463Kg
三、性能參數
LW446泥漿泵參數 | 沖次/分 | 170 | 120 | 70 | ||||||
額定輸入 | 260 | 200 | 200 | |||||||
缸徑 | 壓力 | 加侖/轉 | 升/轉 | 加侖/分 | 升/分 | 加侖/分 | 升/分 | 加侖/分 | 升/分 | |
PSI | Mpa | |||||||||
6″ | 1027 | 7.083 | 2.203 | 8.338 | 330 | 1249 | 220 | 833 | 110 | 416 |
5-1/2″ | 1222 | 8.428 | 1.851 | 7.006 | 278 | 1052 | 185 | 700 | 93 | 352 |
5″ | 1479 | 10.200 | 1.53 | 5.791 | 229 | 867 | 153 | 579 | 76 | 288 |
4-1/2″ | 1826 | 12.593 | 1.239 | 4.690 | 186 | 704 | 124 | 469 | 62 | 235 |
LW446 泥漿泵參數 | 沖次/分 | 320 | 270 | 220 | ||||||
額定輸入 | 440 | 380 | 320 | |||||||
缸徑 | 壓力 | 加侖/轉 | 升/轉 | 加侖/分 | 升/分 | 加侖/分 | 升/分 | 加侖/分 | 升/分 | |
PSI | Mpa | |||||||||
6″ | 1027 | 7.083 | 2.203 | 8.338 | 661 | 2502 | 551 | 2086 | 441 | 1669 |
5-1/2″ | 1222 | 8.428 | 1.851 | 7.006 | 555 | 2101 | 463 | 1752 | 370 | 1400 |
5″ | 1479 | 10.200 | 1.53 | 5.791 | 459 | 1737 | 382 | 1446 | 306 | 1158 |
4-1/2″ | 1826 | 12.593 | 1.239 | 4.690 | 372 | 1408 | 310 | 1173 | 248 | 939 |
四、液力端總成零部件
| 序 號 Item | 代 號 Part Number | 名 稱 Description | 數 量 Qty |
| 1 | LW-446.343 | 閥蓋壓筒 Valve cover | 6 |
| 2 | LW-446.309 | 缸蓋堵頭Cylinder Head Plug | 3 |
| 3 | LW-446.342 | 閥蓋法蘭 Thread Ring | 6 |
| 4 | LW-446.01.001 | 閥側蓋密封圈 Valve Pot Cover Seal | 3 |
| 5 | LW-446.321 | 上水閥導向架 Lower Valve Guide | 3 |
| 6 | LW-446.01.002 | 閥座 Valve Seat | 6 |
| 7 | GB//T3452.1 | “O” 形密封圈φ100×3.55 O Ring | 6 |
| 8 | LW-446.01.03.00 | 整體硫化閥體總成Bonded Valve Assy | 6 |
| 9 | LW-446.01.004 | 閥彈簧Valve Spring | 6 |
| 10 | LW-446.322 | 缸套壓蓋Thread Liner Retainer | 3 |
| 11 | LW-446.01.005 | 雙頭螺栓1″-8UNC×7-1/4″Stud | 18 |
| 12 | LW-446.01.006 | 螺母1″-8UNC-2B Nut | 18 |
| 13 | LW-446.227 | 活塞桿卡箍Clamp | 3 |
| 14 | LW-446.308 | 活塞桿Piston Rod | 3 |
| 15 | LW-446.01.007 | 鎖緊螺母Lock Nut | 3 |
| 16 | LW-446.01.022 | 活塞總成Piston Assembly | 3 |
| 17 | GB/T3452.1 | “O” 形密封圈 O Ring φ47.5×3.55 | 3 |
| 18 | LW-446.307 | 缸套 Liner | 3 |
| 19 | LW-446.01.008 | 缸套密封圈Liner Seal | 3 |
| 20 | LW-446.01.009 | 內六方螺釘1″-8UNC×3-3/8″ Inner Hex Scres | 12 |
| 21 | LW-446.003 | 液缸Cylinder | 3 |
| 22 | LW-446.01.010 | 閥頂蓋密封圈Upper valve cover seal | 3 |
| 23 | LW-446.323 | 閥蓋堵頭Thread plug retainer | 3 |
| 24 | LW-446.01.011 | 雙頭螺栓7/8″-9UNC×4-1/2″ Stud | 36 |
| 25 | LW-446.01.012 | 螺母7/8″-9UNC -2B Nut | 36 |
| 26 | GB/T3452.1 | “O” 形密封圈φ47.5×5.3 Seal | 3 |
| 27 | LW-446.325 | 排出管匯Discharge Pipe | 1 |
| 28 | LW-446.01.013 | 雙頭螺栓3/4″-10UNC×6″Stud | 6 |
| 29 | LW-446.01.014 | 螺母3/4″-10UNC -2B Nut | 6 |
| 30 | LW-446.01.018 | 3″焊頸法蘭 Welded Flange | 1 |
| 31 | LW-446.01.019 | 雙頭螺栓7/8″-9UNC×6″Stud | 8 |
| 32 | LW-446.01.020 | 螺母7/8″-9UNC -2B Nut | 8 |
| 33 | SY5279.3 | 墊環 R31 Washer Ring | 1 |
| 34 | GB/T3452.1 | “O” 形密封圈φ150×5.3 O RING | 3 |
| 35 | LW-0101 | 螺栓3/4″-10UNC×1-11/16″ Stud | 12 |
| 36 | LW-446.326 | 吸入管匯 Suction Pipe | 1 |
| 37 | LW-446.01.017 | 擋板Deflector | 1 |
| 38 | LW-0102 | 螺栓3/4″-10UNC×2-1/16″ Stud | 4 |
| 39 | LW-0103 | 螺母3/4″-10UNC -2B Nut | 4 |
| 40 | LW-446.01.015 | 絲堵NPT 1″ Thread Plug | 1 |
| 41 | LW-446.01.21.00 | 吸入盲板法蘭 Flange | 1 |
| 42 | GB/T3452.1 | “O” 形密封圈φ180×7 O Ring | 1 |
| 43 | LW-446.01.015 | 螺栓3/4″-10UNC×2-1/16″ STUD | 8 |
| 44 | LW-0104 | 螺母3/4″-10UNC -2B Nut | 8 |
五、使用手冊
LW446泥漿泵使用手冊
LW446泥漿泵最先出現在德州利安石油機械有限公司。
]]>OTECO泥漿閘閥最先出現在德州利安石油機械有限公司。
]]>
德州利安生產的OTECO泥漿閘閥是由高強度合金鍛造而成，耐腐蝕，維修方便。閥座采用進口橡膠閥座，密封性能好抗壓強度高，尤其適用于寒冷地區。閥門最高可承受7500 psi 范圍壓力。 閘閥可采用焊接、由壬 、法蘭三種不同連接方式。
3“ 焊接
3“ 由壬
3” 法蘭
4“ 焊接
4“ 由壬
4” 法蘭
OTECO泥漿閘閥最先出現在德州利安石油機械有限公司。
]]>整體接頭最先出現在德州利安石油機械有限公司。
]]> 通徑：2“— 4”
工作壓力：6000-20000Psi
溫度范圍：-29℃～121℃
工況：標準、H2S
整體接頭最先出現在德州利安石油機械有限公司。
]]>渦輪鉆具葉片最先出現在德州利安石油機械有限公司。
]]>
渦輪鉆具在井下工作條件比較惡劣，鉆井泥漿流直接高速沖擊渦輪葉片，使其獲得能量，從而帶動與之相連的鉆頭旋轉鉆井，渦輪鉆具主要包括有渦輪鉆具定子、渦輪鉆具轉子、主軸、止推軸承、中部軸承、下部軸承以及外殼組成。鉆井時鉆桿不動，靠渦輪鉆具轉子帶動主軸轉動，從而具有聞鉆速、聞效率及鉆時短等諸多優點，且減少了鉆桿、套管等的磨損以及事故的發生。
在渦輪鉆具的現場試驗中,其性能的高低主要取決于渦輪鉆具葉片的水力性能,而其最關鍵的環節就是渦輪葉片的型線設計;在渦輪葉片型線設計中,葉片的葉背葉盆的型線選擇直接影響著渦輪鉆具的水力性能。
渦輪鉆具葉片最先出現在德州利安石油機械有限公司。
]]>TC軸承最先出現在德州利安石油機械有限公司。

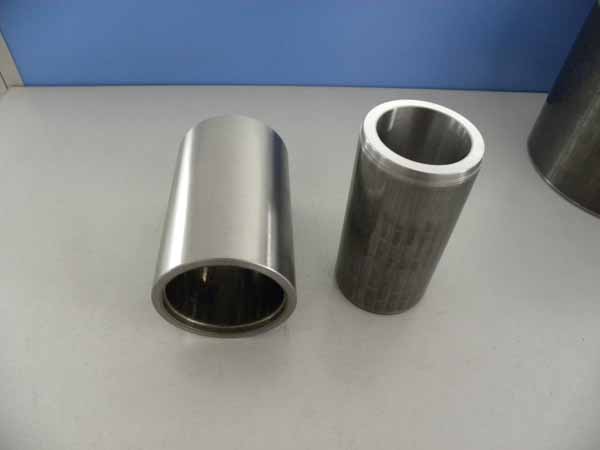

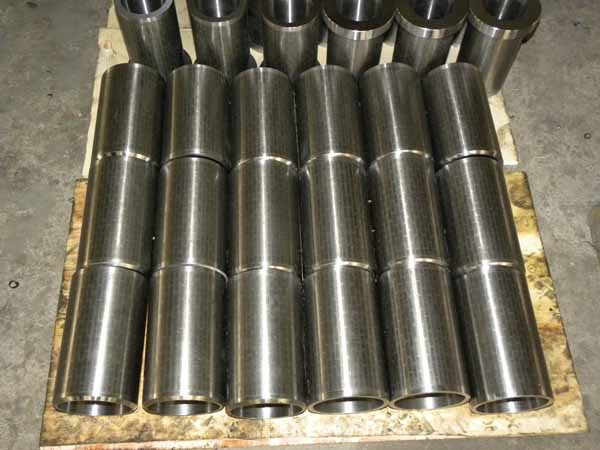

]]>TC軸承特點：抗磨性強，耐沖蝕，硬度高，燒結層與鋼體結合牢固，無剝落掉塊現象，壽命可達300小時以上。
德州利安石油機械有限公司可提供所有規格螺桿鉆具上的各種徑向軸承（TC軸承）。
TC軸承最先出現在德州利安石油機械有限公司。
]]>
